封面:EURAO聚会:2018-2019冬季特色–搜索信标

封面:EURAO聚会:2018-2019冬季特色–搜索信标

封面:EURAO聚会:2018-2019冬季特色--搜索信标

封面:EURAO聚会:2018-2019冬季特色--搜索信标

封面图片:欧洲业余无线电爱好者组织(EURAO)上线通联宣布了将有一个新的聚会:这次的口号是:“狩猎信标”。注意,这不是一场比赛,只是一次电台会议,有一些简单的“规则”,最好称之为推荐。

目的:业余无线电信标的主要任务是研究和检测无线电的传播。这个特别聚会的目的是探索你所在地区听到的信标,并与其他人分享这一信息。这不是一场业余无线电爱好者之间交谈和见面的聚会,但狩猎信标也很有趣。是一次SWling的练习。

日期和时间:从2018年12月22日到2019年1月6日,00:00-24:00 UTC。

波段和模式:任何波段和模式都可以报告,虽然大多数信标在10米CW中,但其中有些在FSK,甚至在上带。尝试将此列表作为起点。

呼号:“CQ EURAO Party”

交换内容:什么都没有,只是写下他们发送的信息(呼号,定位器,城市等等)。

日志:仅为统计目的,我们要求参与者以ADIF格式提交他们的日志到party@eurao.org,其中文件名应该是您的呼号(例如EA3RKF.ADI)。

没有结果或排名表,只有关于QSOs数量、国家、呼号等的统计信息。

证书:发给那些发送日志的爱好者。

封面:EURAO聚会:2018-2019冬季特色--搜索信标

设备:Elecraft KX3和ICOM IC-7300的对比

设备:Elecraft KX3和ICOM IC-7300的对比

Elecraft KX3 便携式软件定义收发信机

设备:Elecraft KX3和ICOM IC-7300的对比

摆在您面前的是Elecraft KX3。别看它个头小,却能支持160-6米波段全模式操作,并带有许多只能在大机器上找到的DSP功能。

功能介绍

  • KX3超小的外形让您能够方便的操作这款电台。把背面的撑脚打开,就可以把它放在书桌或者野餐台上;装上车载支架,就可以坐在车里使用它。您还可以为爱机配上宽频自动天调、8节5号电池盒、镍氢电池充电器以及KXPD3双桨自动电键。装上一根鞭状天线,您甚至可以拿着电台完成通联。

  • 在接收状态下,电流消耗仅为150mA,这只有其他全波段便携电台的1/3到1/2左右。发射时候的效率也很高,一定程度地延长了电池寿命。

  • KX3带有大号的前面板,设备的易用性是设计的首要考虑。您不再需要在复杂的菜单中埋头寻找如何调整功率、如何更改发报速度或者调节滤波器设定。KX3的显示屏大小与K3一致,这样,所有操作期间需要的信息都可以一目了然。

IC-7300 短波 基地业余无线电台

设备:Elecraft KX3和ICOM IC-7300的对比

技术的不断发展使收发信机的设计方式发生了改变,IC-7300是行业中采用RF直接采样系统的短波收发信机。我们相信IC-7300的表现将远远超出您对入门级电台的预期。

功能介绍

  • IC-7300 采用RF直接采样系统,直接将RF信号转变为数字信号,接着由 FPGA进行处理,这样使电路结构得到简化,并减少可能掩盖弱信号的噪声。新的“IP+”提高了三阶互调截止点(IP3),从而提高了对强干扰附近弱信号的分辨能力。在这个过程中,A/D转换器可以对减少或消除信号失真进行优化。

  • IC-7300内置15个带通滤波器,信号通过其中一个滤波器时,带外信号会被衰减掉。为了减少插入损耗,使用的是高Q值的线圈。

  • 相互混频动态范围(RMDR)为97dB(典型值),使相位噪声特性提高了15dB(1 kHz频率分离)

  • 4.3英寸的彩色TFT触摸液晶显示屏可提供直观便捷的操作体验。像那些高端的设备一样,瀑布图可显示一段时间内信号强度的变化,帮助您发现频谱图上并不明显的弱信号。

对比

设备:Elecraft KX3和ICOM IC-7300的对比

设备:Elecraft KX3和ICOM IC-7300的对比

设备:Elecraft KX3和ICOM IC-7300的对比

如需购买这两种设备和其他无线电产品,请点击邻家HAM店铺进店选择。

HAM大学:S表和信号强度

HAM大学:S表和信号强度

S表是大多数无线电接收机上的一种仪表,它测量接收到的信号强度,并使用一个特殊的单位:S点。S点经常用于RST报告。

S点从S1到S9,每个S点被定义为信号强度上6dB的变化。这意味着,每次信号电压减半(功率减少到四分之一,也就是-6dB),信号强度会降低一个点。S9已经是一个非常强的信号,但是为了描述更大的信号,用10dB的步进代替了6dB,注明“S9+20”意味着S9以上20dB。

HAM大学:S表和信号强度

现在存在两个参考值:对于低于30MHz的频率,S9定义为接收机天线连接器处特性阻抗为50欧时,50μV的电压;对于频率超过30MHz的频率,S9定义为接收机天线连接器上特性阻抗为50欧时,5μV的电压。这指的是几乎不使用带宽的未调制载波信号(N0N);对于使用给定带宽的实际信号,这一定义可能不够准确,因为较小的接收机带宽允许较弱的最小可检测信号,但S点仍然是比较接收信号的一个很好的工具。

频率低于30MHz的S点:

HAM大学:S表和信号强度

频率高于30MHz的S点:

HAM大学:S表和信号强度

老型号接收机使用旧标准来校准。旧标准将S9定义为接收天线连接器处的电压为100μV,而不是50μV。

业余无线电设备中的S表通常是不校准的,也不是很精确。S表读数也可能因波段而异,用一个精密信号发生器和衰减器来检查一个S表是个很有趣的过程。

DX:S79AA 马埃岛

DX:S79AA  马埃岛

S79AA:Mike,OE6MBG将于2019年1月5日-2月2日期间在Mahe Island(IOTA编号:AF-024)上线操作。他将操作在160,80,40,20,15,10波段,使用CW,SSB操作模式

Mahe Island(马埃岛)是塞舌尔共和国塞席尔群岛中最大岛屿。宽6公里,长26公里,面积148平方公里。属花岗岩岛,多山,最高峰塞席尔山海拔905公尺。

全岛有一条环行公路,加上横穿东西的5条蜿蜒的山道便构成了它整个的地面交通网络。国际机场在它的东部,距离东北部的首都维多利亚市(Victoria)大概15分钟的路程。属花岗岩岛,地势崎岖,居民住在狭窄的沿海平原上。云遮雾障的群峰之上,林木扶疏,葱宠碧透斤藤万蔓,铺天匝地,景色清幽而绚丽。

经济以旅游业、农、渔业为主。产椰子、香草、肉桂等经济作物和玉米、薯类等粮食。山景秀丽,海滩迷人。马埃岛还拥有世界一流的天然浴场。海滩宽阔而平坦,水清沙白,是进行海水浴、日光浴、风浴和沙浴的最理想地方。塞舌尔首都维多利亚和全国8万左右的人口有90%都居住在这座岛上。

DX:S79AA  马埃岛

DX:TO7D 拉代西拉德岛

DX:TO7D  拉代西拉德岛

TO7D:Jean Pierre,F6ITD将于2019年1月14日-3月13日期间在Desirade Island(IOTA编号:NA-102)上线操作。他将操作在160-6米波段,使用SSB,CW数字模式操作。

Desirade Island(拉代西拉德岛)位于加勒比海东部,小安的列斯群岛中,属于法国海外省瓜德罗普的一部分。地处格朗特尔岛以东10公里,面积70平方公里,大致呈椭圆形。该岛作为法国流放地超过200年。现在岛上居民主要从事捕鱼,或在船上当船员,经济不发达。1999年人口为1620人。

位于向风群岛中部。也是一珊瑚岛,1958年以前作为收容麻疯病人的孤岛达200多年。耕地少。

DX:TO7D  拉代西拉德岛

封面:爆炸恒星的辐射杀死远古海怪

封面:爆炸恒星的辐射杀死远古海怪

封面:爆炸恒星的辐射杀死远古海怪

封面图片:数千万年来,地球的海洋里出现过一种5000磅(2200公斤)重的海龟,鲸鱼大小的海牛和校车大小的鲨鱼。然后,大约260万年前,他们开始成群结队地死去。

这种被称为上新世海洋巨型动物的大规模灭绝,可能已经灭绝了地球上三分之一以上的大型海洋物种(包括巨型鲨鱼–一种像大白鲨一样的鲨鱼,长到80英尺,也就是25米长。)直到今天,科学家们仍然不知道它发生的确切原因。气候变化无疑是一个因素;这是一个新的冰河时代的开始,冰川开始取代海洋,沿海食物来源严重减少。仅仅是气候变化导致了这个致命的事件,还是这个致命的谜题还有更多的谜团?

一篇新的论文将发表在2019年版的“天体生物学”上,这篇论文提出了一种大胆的可能性:也许爆炸的恒星帮助杀死了深海的巨兽。

据美国堪萨斯大学物理学和天文学荣誉退休教授、主要研究作者Adrian Melott称,有证据表明,邻近的超新星或一串多个超新星,恰逢世界上最大海洋生物灭绝的开始。如果这些恒星爆炸足够强烈,离地球足够近,它们可能会把地球浸透在恒星辐射中,在数百年的时间里,逐渐提高地球动物的突变率和癌症发病率。Melott在新的研究中写道,动物越大,它们可能吸收的辐射就越多,从而降低了它们的生存机会。

今日物语

我对射频(RF)辐射式天线的看法和我对水蒸发器的看法是一样的。蒸发器可以将大量的水蒸气沉积到大气中,天线也可以将大量的射频辐射能量沉积到大气中。因此,水蒸发器类似于射频辐射天线。

Steven Magee

Steven Magee的职业生涯始于欧洲最大的大学研究和教学医院之一。在电气工程组工作,获得了电气和电子工程荣誉学士学位。人类健康是一个强大的吸引力,因此他进入了生物医学团队,为该欧洲的医院服务。2001年,他成为一名特许电气工程师,加入了夏威夷的W.M.Keck天文台。2006年,他成为美国亚利桑那州塞尔斯的MDM天文台主任。2010年,他开始研究辐射,并出版了有关辐射的主要书籍。

封面:爆炸恒星的辐射杀死远古海怪

新品:建伍TS-890S

新品:建伍TS-890S

今年代顿的业余无线电节上,建伍发布了新品TS-890S收发信机,这是一款短波+6米波段的设备,接收机采用全下变频技术,h模式混频器以及高载噪比的第一本振。内置修平滤波器:500Hz, 2.7kHz, 6kHz, 15kHz。带有7寸彩色TFT屏幕和频谱显示。内置天调。

最有价值的结果往往发生在面对最严酷和最具挑战性的条件时。

新品:建伍TS-890S

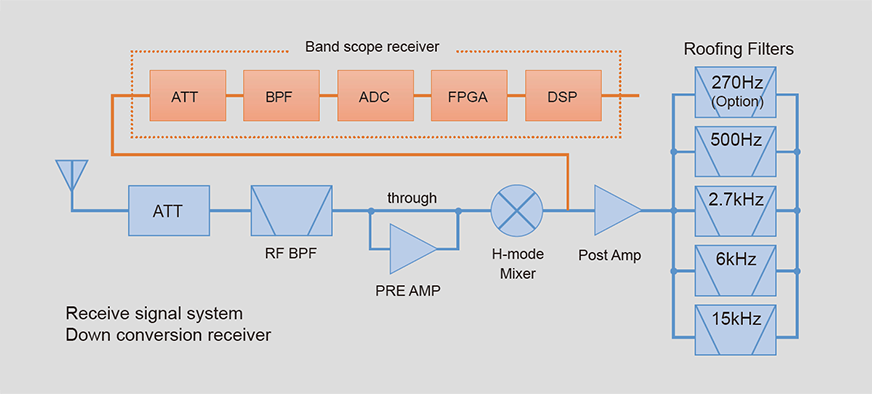

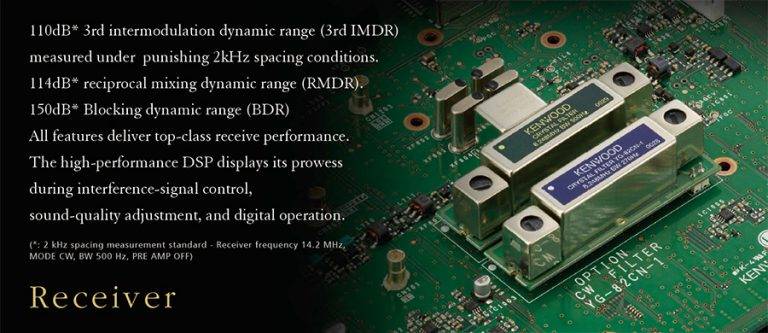

用下变频技术和窄带修平滤波器将接收机性能推向新的高度

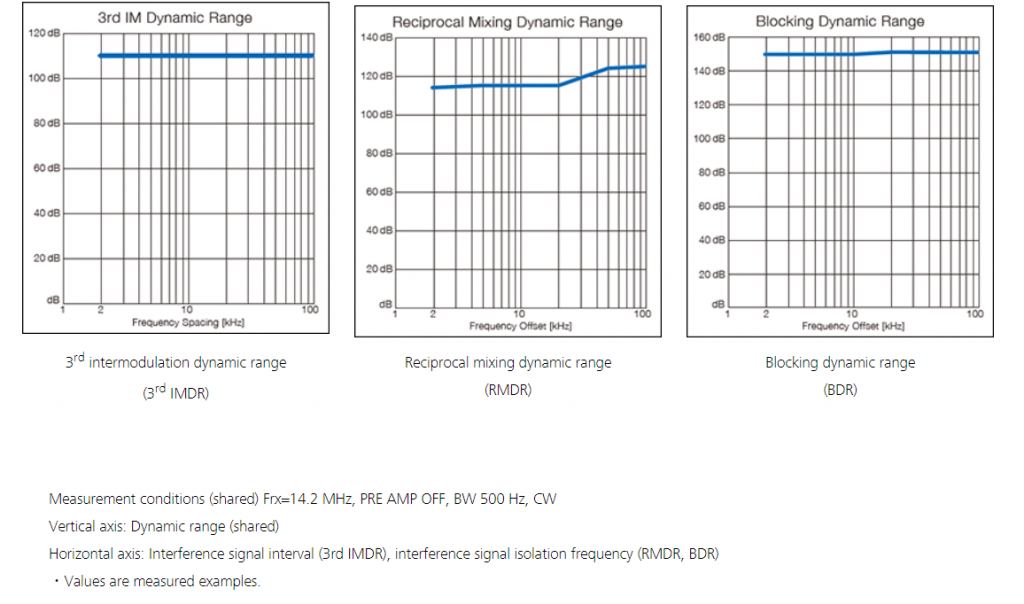

TS-890S使用8.248MHz作为下变频的第一中频,延续了TS-990S中对邻道干扰信号优良的抑制。您可以使用通带宽度为500Hz或270Hz(YG-82CN-1选件)的窄带晶体滤波器作为修平滤波器,实现对相邻干扰信号的强排除。第一个混频器是和TS-990S一样的的H模式混频器。通过对输入/输出匹配以及所用设备的微调,提高了变频的技术特性。

新品:建伍TS-890S

利用独立的频谱接收机进行高速扫描

频谱接收机已经从TS-990S中使用的超外差配置改为使用ADC模数转换器(14位/39MHz)和FPGA数字下变频的第一中频采样系统。这意味着从步进式FFT到全波段FFT的改变,实现与跨度设置无关的高速显示更新,。

新品:建伍TS-890S

本振载噪比(C/N)出众

对干扰信号的抑制不是由修平滤波器和信号系统设备单独决定的。TS-890S采用了TS-990S的VCO部分设计,并进一步加以发展,结合了GHz波段高C/N的VCO设计和有着优越相邻C/N性能的参考振荡电路,实现传统装置无法实现的C/N特性。

新品:建伍TS-890S

建伍著名的中频AGC控制系统带来的速度和质量

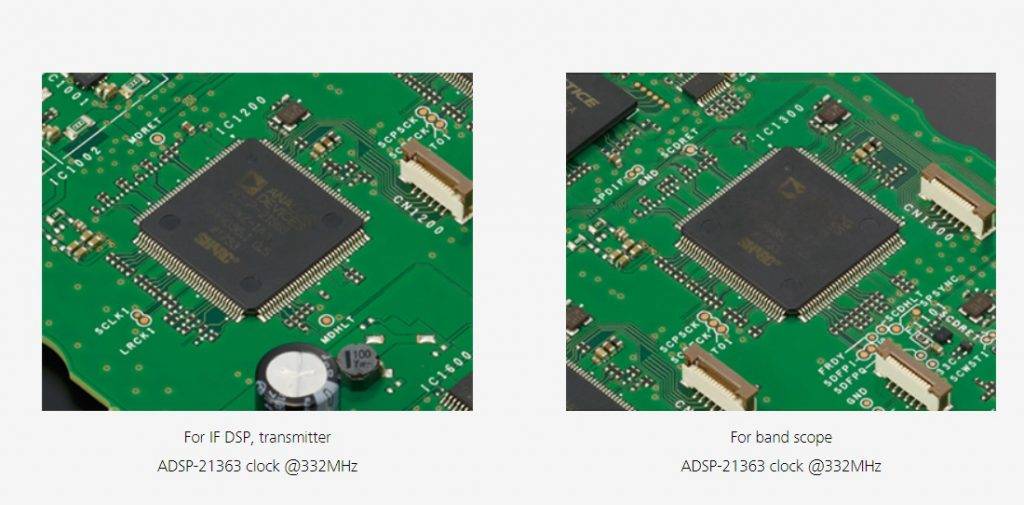

32位浮点DSP技术继承了TS-990S的各种功能,包括各种模式的调制/解调、中频滤波器、中频AGC和干扰信号抑制。中频AGC因其高质量音频而广受欢迎,它通过修平过滤器和中频滤波器的组合进行了革新,并被设计成能够在各种噪声环境下进行最优控制。

新品:建伍TS-890S

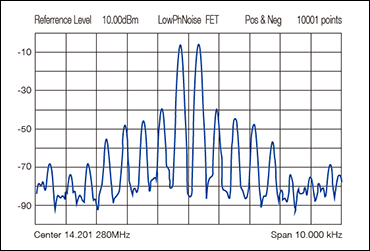

输出稳定、安静且高速的发射机。

新品:建伍TS-890S

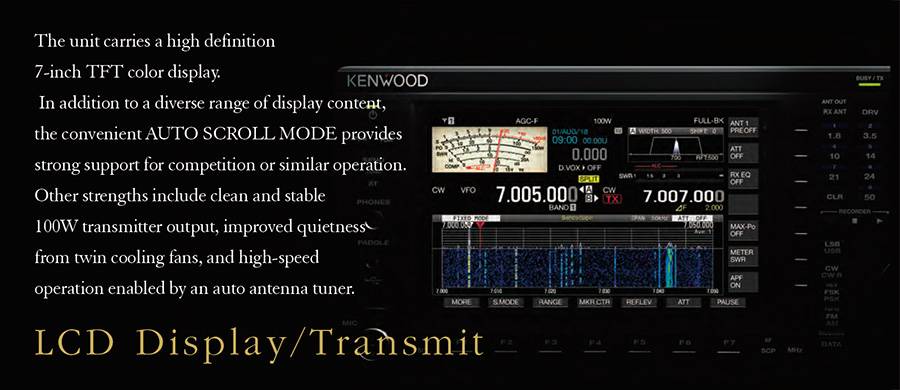

通过显示器和各种功能增强操作能力

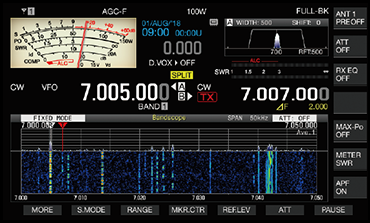

这款7英寸TFT彩色液晶显示器的尺寸与TS-990s的尺寸相同。除了频率、模式、S-meter等基本信息外,还显示了波段频谱和音频频谱。在艰难的使用场景(如竞赛)中,TS-890S还进一步优化了可视性和可操作性。

新品:建伍TS-890S

指针式的仪表与频谱图和瀑布图一起显示。TS-990S广受欢迎的子频段显示已被整合为滤波器范围显示。

十分易用的频谱显示

自动滚动模式

除了传统的中心模式和固定模式外,该单元还配备了自动滚动模式。在固定模式下,如果接收频率超过范围边缘,那么自动滚动将占用半屏幕宽度。此外,打开展开功能后,可以提前绘制下一个显示的屏幕*。此外,利用移位功能,可以将接收标记设置在垂直网格上所需的位置,这在显示非接收频率作为中心显示时非常方便,例如处理异频工作的Pileup时。

  • *有效的跨度在200kHz以下。图像在展开时会变得略粗糙。

新品:建伍TS-890S

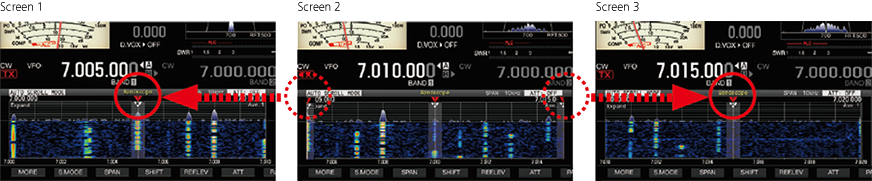

自动滚动操作(跨度10khz,展开)

在当前屏幕(屏幕2)上,如果频率改变到屏幕2的顶端,它将自动更改为屏幕3,如果改为屏幕2的底端,它将自动更改为屏幕1。瀑布图在切换屏幕后重新开始,但随着展开功能的打开,显示切换到完成的屏幕。

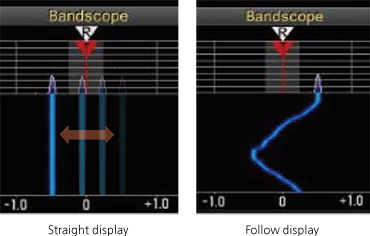

  • 中心模式

当在中心模式下改变接收频率时,有许多其他设备会在瀑布图上将信号显示为一条倾斜流动的亮线,但是对于TS-890S,亮线可以保持直线并支持调谐操作*。也可以通过菜单切换到普通的跟随模式。

  • *在直线显示模式中,瀑布图的亮线暂时停止,并发生平行位移。图像在展开时会变得略粗糙。

新品:建伍TS-890S

  • 固定模式

固定模式允许您在三种显示范围之间切换,只需触摸一次面板屏幕。初始值是根据频带计划预先设定的,但这可以很容易地调整到所需的范围。

改进了参考层的可操作性和易用性

TS-890S提高了参考层的可操作性,重点是瀑布图的可见性。

  • 通过优化每个跨度,在它们之间切换时几乎没有必要进行调整。*
  • 每个频段都启用了设置,PRE AMP ON和PRE AMP OFF波段也不需要重新调整。
    • *频谱范围波形高度在区段倒换过程中发生变化。

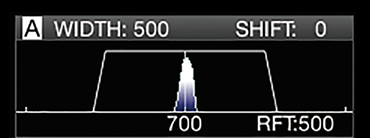

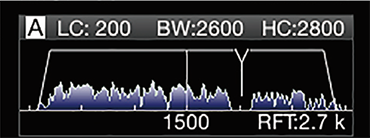

滤波器频谱显示

TS-990S的子频谱作为一个滤波器频谱显示。您可以确定接收滤波器选择状态,修平滤波器带宽,中频滤波通带等信息,音频频谱、CW音调频率和陷波频率等都在同一个地方展现。

新品:建伍TS-890S

新品:建伍TS-890S

扩大触控操作范围

TS-890S的基本操作是通过旋钮和开关与一个明确的‘点击’进行的,而不是触摸屏操作,但下面的调整功能和菜单设置现在可以通过触摸操作来进行。

RX/TX均衡器电平调整,仪表型式(模拟白色/模拟黑色/条形表)切换,在RTTY解码屏幕上切换FFT显示器/X-Y显示器,在PSK解码屏幕上切换FFT显示器/矢量显示器,语音-音频文件播放位置改变。此外,通过触摸屏调谐,除了常规的通过长推的CW调谐操作之外,短推还支持使用通过MULTI/CH设置的步骤进行调谐,而在流行的波段操作单位为1kHz,实际触控校准甚至可能出现在SSB中。

其他显示系统功能

  • 发射数字仪表即使在模拟仪表模式中也能显示两种发射相关信息
  • 音频示波器(频谱、示波)可与缩小的频谱同时显示
  • 频谱与中频带通滤波器频谱同时显示
  • 瀑布显示的级配变化
  • 频率标记功能(最大50)
  • 发射频谱显示(在中心模式)
  • SWL显示器模式

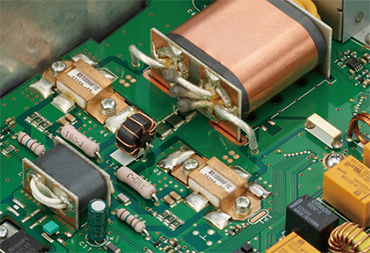

可靠的设计能够承受长时间的操作。高度可靠的100W末级放大器电路。

末级放大装置是由日本三菱公司生产的推挽式的MOSFET RD100HHF1(Pch 176.5W)。驱动放大器采用MOSFET RD16HHF1,前驱动放大器使用MOSFET RD06HHF1。我们甚至为13.8V的最终电路进行了级间匹配和微调,以获得优越的发射互调干扰特性,让设备发出干净、低失真的信号。

新品:建伍TS-890S

新品:建伍TS-890S

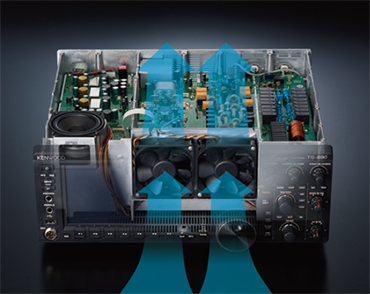

改进静音的重型设计

该装置采用双冷却风扇系统,使用一对80×80毫米风扇。使用两个低转速风扇提供足够的气流,让声音更小。与传统型号相比,风扇运行时的静音水平提高了5dB以上。此外,铝制压铸底盘与大型散热片结合使用,使重型设计能够承受典型的竞赛操作或长时间艰苦作业的恶劣条件。

新品:建伍TS-890S

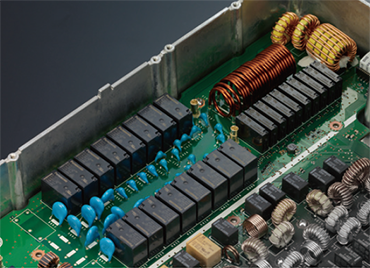

内置高速自动天线调谐器,实现高速运行

天线调谐器能够记忆先前的预置,在接收状态下就能够工作,覆盖1.8MHz~50 MHz业余频段。高速的运行和久经考验的继电器,让改频瞬间完成。菜单可将天调记忆的开关在每个波段置为开或者关。

新品:建伍TS-890S

线性放大器控制设置菜单进行额外设置

已经考虑到各种线性放大器连接,包括自制的,可以在HF/50MHz频段对各种控制进行独立设置。可能的设置包括:线性放大器开关、传输控制、传输延迟开关、传输延迟时间(CW/FSK/PSK)和(SSB/AM/FM)、内部继电器控制和外部ALC阈值电压调整。

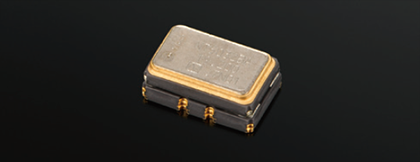

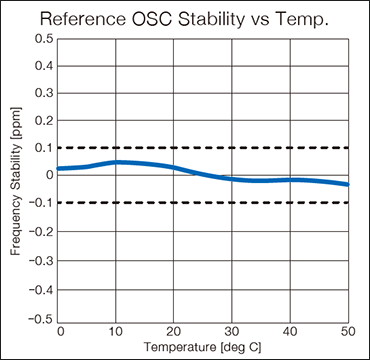

采用不需要预热的TCXO(温度补偿晶体振荡器)作为标准,在32ºF~122ºF的较宽温度范围内获得了±0.1ppm的高稳定性。也可以使用外部标准信号(10MHz)输入。

新品:建伍TS-890S

新品:建伍TS-890S

新品:建伍TS-890S

新品:建伍TS-890S

业余界:净水环保组织计划在灾害期间向业余无线电求助

业余界:净水环保组织计划在灾害期间向业余无线电求助

为了在紧急情况下进一步加强通信,净水组织Prince William County Service Authority(PWCSA,一个旨在向人群提供稳定的干净水源,并控制水污染排放的组织)正求助于一些人认为是“老派”技术。

上个月,PWCSA与威廉王子郡业余无线电应急服务团体(ARES)签署了一份谅解备忘录(MOU)。该组织在911事件后与县政府合作,由31名持有执照的业余无线电操作员组成,他们在灾害期间贡献自己的技能和设备。

业余界:净水环保组织计划在灾害期间向业余无线电求助

PWCSA的应急准备与安全负责人Zvi Gruenspecht说,操作员可以通过多种方式提供服务,包括在PWCSA的电话系统和备份技术出现故障时充当紧急调度员。

今年9月,Zvi与威廉王子郡的ARES紧急协调员David Lane联系,建立了谅解备忘录。在他们的讨论中,Zvi帮助David了解了水和废水的功用在许多紧急情况下可以发挥的重要作用。

David说:“如果在紧急情况下没有水处理,医院就不得不关闭,这使PWCSA成为一个相当重要的机构,我们很乐意尽我们所能提供支持。”

Zvi说:“我们希望在紧急情况下利用我们所能利用的所有资源来进行更好地通讯。如果所有其他通讯方式都失败了,与ARES达成正式协议,我们就能更好地满足客户的需求。”

谅解备忘录甚至引起了美国环境保护局(EPA)的注意,该机构计划在其即将发布的“电力弹性指南”中将其作为案例研究。
