经典回顾:向往业余无线电的小丸子

经典回顾:向往业余无线电的小丸子

小编曾经推送过一篇关于业余无线电爱好者三浦美纪(笔名樱桃子),JI2EIT的文章,不知道看过的小伙伴们还记不记得?

JI2EIT于1965年5月8日出生在日本静冈县清水市,2018年8月15日因病逝世,享年53岁。

经典回顾:向往业余无线电的小丸子

我们都知道小丸子是樱桃子以自己的童年经历为蓝本创作的漫画,看过的小伙伴应该还记得第二季上 133话的剧情:向往业余无线电的小丸子。

小丸子得知同学长山喜欢业余无线电,家中还有一部电台,很感兴趣,于是和朋友们去长山同学家中做客,参观了他的电台。长山同学现场演示了如何用业余电台与HAM通联,并向小丸子他们宣传了业余无线电。看到这些的小丸子非常羡慕,她也希望自己有台这样的机器。

经典回顾:向往业余无线电的小丸子

小丸子希望自己也能拥有一台无线电设备,那么小时候的樱桃子呢,她那时是否也是这样想的,我猜,正是因为她是爱好者,所以才会把这些写入她的漫画中,所幸的是,长大后她真的成为了一名业余无线电爱好者。

想要了解的小伙伴们可以观看视频,参观和演示电台操作从7分钟左右处开始:

经典回顾:向往业余无线电的小丸子

业余界:和业余无线电相关的那些树莓派应用

业余界:和业余无线电相关的那些树莓派应用

树莓派入门

首先,您需要安装一个操作系统。SD卡是空白的,所以我从这里安装了Raspbian:https://www.raspberrypi.org/downloads/raspbian/

然后,用dd工具将.img写入SD卡。如果在Windows上,有一些其他程序可以实现。

默认情况下,Raspbian配置为启动到图形化桌面,并使用默认用户ID/密码(pi/raspberry)自动登录——您应该在第一次启动时更改密码。如果您希望启动到shell或需要在启动时登录,也可以在raspi-config中更改此选项。

在第一次启动和上面描述的初始设置之后,可以参考这篇文章选择一些应用:2016年7月RCARS俱乐部会议上介绍的关于使用Raspberry Pi和业余无线电的大部分内容。

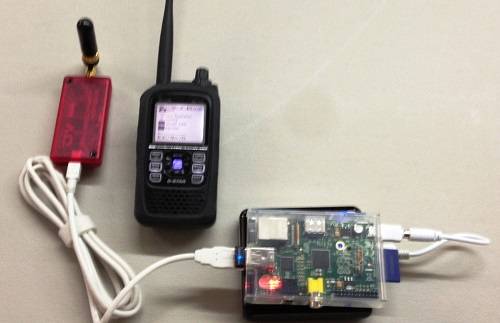

树莓派使用RTL-SDR

你可以用RTL-SDR做很多事情。

业余界:和业余无线电相关的那些树莓派应用

比如:

Dump1090在1.090Ghz的频率上接收和解码从空中飞行的飞机的ADS-B应答机信号(取决于天线,在大约100英里半径内)。要运行,有几种不同的模式:

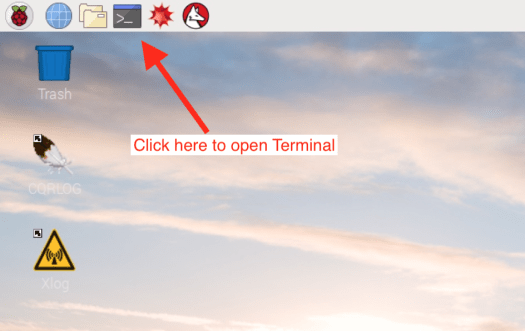

  • 交互模式是这样从终端启动的。首先,它将包括“cd dump1090”,然后:

  • ./dump1090 –interactive

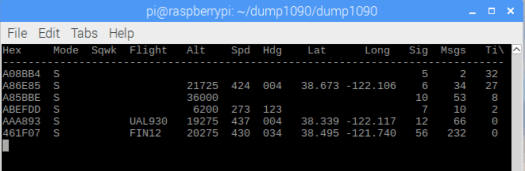

你会从显示器中看到,它每秒钟更新一次,显示接收到的ADS-B应答机信号中的解码信息:

业余界:和业余无线电相关的那些树莓派应用

Net模式通过网页显示接收到的信号。你需要Pi在网络上,无论是有线的还是通过Wi-Fi,你还需要知道Pi的IP地址(你可以在终端上运行“ifconfig”找到它)。运行这个:./dump1090 –net –quiet

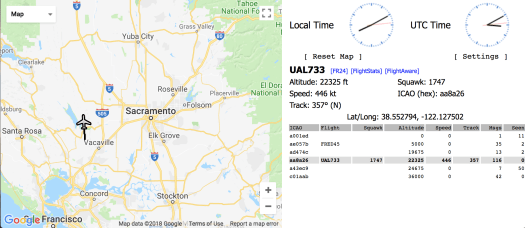

然后,将浏览器指向端口8080上Pi的IP地址(例如,假设您的IP是192.168.1.75,http://192.168.1.75:8080),您将看到接收到的信号如下图所示:

业余界:和业余无线电相关的那些树莓派应用

接收到的信号,包括纬度和经度,都绘制在地图上。其他没有位置信息的信号显示在右边的表中。

您还可以使用RTL-SDRutils做其他事情:rtl_fm允许您调到特定的频率并解码FM信号。如果你在Pi的音频输出上连接了音箱,你就可以接收FM信号并输出如下的音频(整个命令向右滚动):

业余界:和业余无线电相关的那些树莓派应用

它将RTL-SDR调至96.9Mhz,使用宽带FM(我想是200000的采样率),将音频“|”导入aplay以播放音频流。可以查看这里的RTL-SDR文档,了解更多关于这些选项的信息。

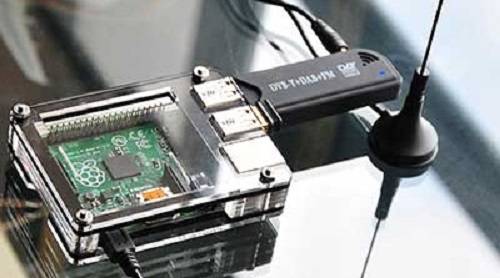

带有树莓派的ADS-B航班跟踪

业余界:和业余无线电相关的那些树莓派应用

想要花100美刀/80欧元建立并运行您自己的ADS-B和MLAT地面站吗?FlightAware提供了简单易懂的说明,以帮助您购买、组装、设置PiAware ADS-B和MLAT接收器。设置您自己的ADS-B和MLAT地面站并实时跟踪航班需要大约2小时。

感兴趣的小伙伴可以点击笔者页面了解详情。

Echolink

业余界:和业余无线电相关的那些树莓派应用

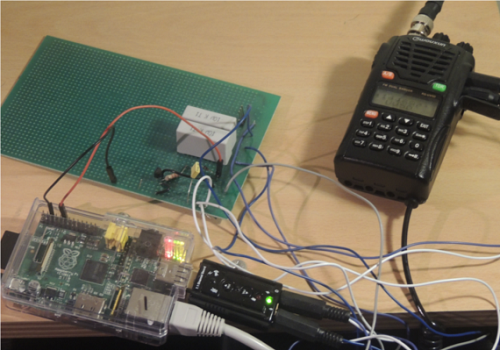

SvxLink是一个针对业余无线电社区开发软件的项目。早在2003年,它就开始作为一个用于Linux的EchoLink应用程序,但现在已经发展成为更高级的应用程序。

感兴趣的小伙伴可以点击笔者页面了解详情。

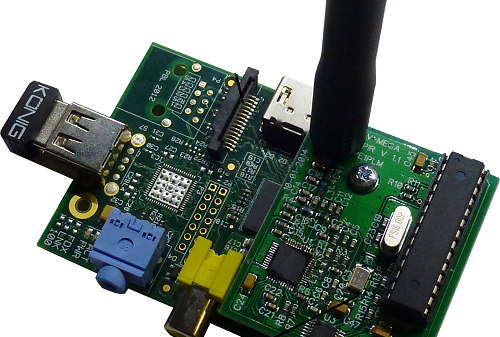

D-Star电台接入点

业余界:和业余无线电相关的那些树莓派应用

使用G4KLX Jonathan Naylor的软件启动树莓派和运行D-Star电台有很多玩法,适用于DVAP/DVRPTR或DVmega。

感兴趣的小伙伴可以点击笔者页面了解详情。

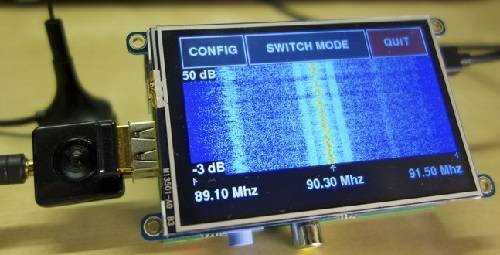

带有树莓派的”SDR”软件定义无线电

业余界:和业余无线电相关的那些树莓派应用

虽然专用的SDR硬件,如HackRF,允许您访问很宽的无线电频谱,但是您可以使用树莓派和廉价的RTL-SDR调谐器轻松地开始使用SDR。

感兴趣的小伙伴可以点击笔者页面了解详情。

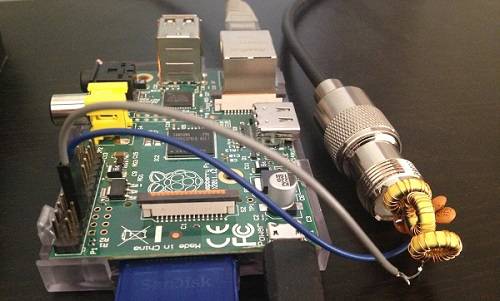

WSPR(发音为“whisper”)代表“弱信号传播报告程序”派

业余界:和业余无线电相关的那些树莓派应用

通常WSPR电台包含一台计算机和一台收发信机,但也可以创建一台非常简单的信标发射机。例如,可以使用树莓派为发射机构建一个简单的WSPR信标。

感兴趣的小伙伴可以点击笔者页面了解详情。

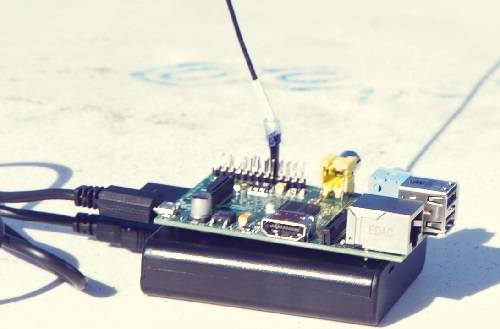

制作自己的FM广播发射机

业余界:和业余无线电相关的那些树莓派应用

这个简单的技巧可以把你的树莓派变成一个强大的FM发射机!它的范围足够广,可以覆盖你家里。

感兴趣的小伙伴可以点击笔者页面了解详情。

带有树莓派的APRS追踪

业余界:和业余无线电相关的那些树莓派应用

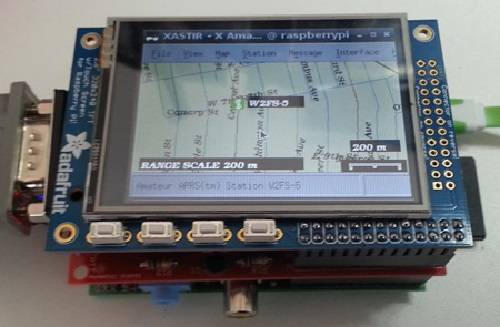

TNC-Pi是TNC-X的一个特殊版本,可直接与树莓派计算机连接。它可以通过Pi的串口或I2C协议连接到Pi。在后一种情况下,一个Pi可以同时支持多个TNC-Pi,因为每个TNC-Pi可以被赋予唯一的I2C地址。

感兴趣的小伙伴可以点击笔者页面了解详情。

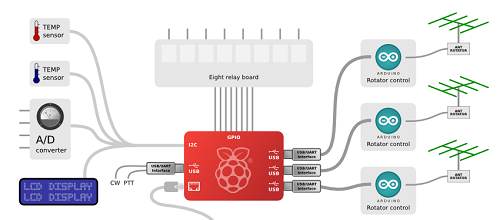

远程QTH服务-为每个人的R-Pi提供优良的Linux功能

业余界:和业余无线电相关的那些树莓派应用

在树莓派上运行的软件,并通过Web接口配置Linux程序,以供您的远程电台使用。所有的软件都是开源的。控制多达8 arduino(K3NG代码)旋转器控制、方位图、DX Cluster、波段解码器、竞赛Web日志、具有RaspiCam支持的网络摄像头。

感兴趣的小伙伴可以点击笔者页面了解详情。

W6KD D-Star热点

业余界:和业余无线电相关的那些树莓派应用

基于G4KLX ircddbGateway的树莓派镜像。支持所有版本的树莓派型号B(B/B+/2B)和所有版本的DVAP和dvMega板。自构建日期起,所有Raspbian更新<包括安全更新>都已合并到镜像中。

感兴趣的小伙伴可以点击笔者页面了解详情。

RasHAWK频谱监测,信号拦截和测向

业余界:和业余无线电相关的那些树莓派应用

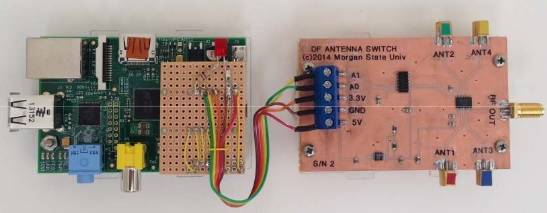

RasHAWK团队使用树莓派作为网络RF传感器的基础,该传感器能够支持频谱监测、信号拦截和测向(DF)操作。所有这些都是任何ISR和EW系统的基本能力。在笔者的AOC技术挑战演示中,几个RasHAWK传感器部署在分布式传感器网格中,无线连接到命令和控制(C2)笔记本电脑上。

感兴趣的小伙伴可以点击笔者页面了解详情。

如果想要更好的了解树莓派,这里有一些简短的视频以供参考。

业余界:和业余无线电相关的那些树莓派应用

IBM开发者:当其他手段失效时,将业余无线电推向云端

IBM开发者:当其他手段失效时,将业余无线电推向云端

站在巨人的肩膀上创新,几千年前牛顿就是这么说的。Dashing Communicators的Call for Code团队意识到将业余无线电与云端连接所带来的能力。

研究小组成员Nancy Holme说:“在北加利福尼亚州的森林大火中,我们注意到,当电力和手机服务停止时,业余无线电爱好者和幸存者仍然可以使用业余无线电与外界保持联络。”

IBM开发者:当其他手段失效时,将业余无线电推向云端

这使得团队开始探索这种已经存在很久的关键技术的潜力。他们还发现,业余无线电不仅可以发射语音信号(自19世纪末以来的主要媒介),还可以用来发射数据。

在自然灾害发生时,Dashing Communicators已经为普通人和救援者开发出了一个自助服务终端,通过Watson物联网平台,将手掌大小的树莓派(Raspberry Pi)、屏幕和键盘与业余无线电台连接起来。人们可以将一些关键的信息,比如报平安的消息和对物资的需求,通过业余无线电来发送。

在中继站,业余无线电台连接到计算机,收集数据并将其传输到云。因此,所有信息都可以存储在云端,并通过仪表板界面查看。物资的流动的信息,可以帮助急救人员对实时情况有一个深入的了解,即使在没有信号覆盖的地区。

Holme指出,这些仅仅是一个开始。

她说:“我们对使用天气公司API访问天气数据的潜力感到兴奋,如果我们能预测一些重要的天气事件,比如即将到来的暴雨,对应急预案有重大影响,那会怎么样?”这些信息真的会产生影响。”

专注于项目管理和测试的人员除了Holme,还有基于IBM团队的Steven Loomis(Node.js/API后端);Robert Lu(Java,JS, Python,FE,Android和云服务);Benz Kawinfruang(远距通信/网络,内核/应用, C/C++和数据分析);Jit Sarkar(数据可视化/前端的反应)。

在David Clark Cause的合作下,IBM于2018年5月发起了Call for Code,这是一项全球性的多年计划,旨在激励开发人员用可持续的软件解决方案来解决紧迫的全球性问题。

2018年全球代码行动挑战赛于9月结束。得奖队伍Project Owl在10月29日公布。

IBM开发者:当其他手段失效时,将业余无线电推向云端

Project Owl团队获得了200,000美元的奖金以及通过IBM公司服务团部署解决方案的机会(还有其他好处)。该物联网和软件解决方案使救援者者和受害者可以在自然灾害中保持联络。

IBM还举行了一次内部的2018 Call for code挑战赛。获胜的是Team Frida,该团队提供了一种端到端的解决方案,它根据传感器数据预测地震的震级,确定最佳的逃生路线,并检测被困在受损教室中的人。

2019年挑战赛的主题将于明年年初公布。

IBM开发者:当其他手段失效时,将业余无线电推向云端

从票房冠军《你的名字》看日本人的业余无线电情结

从票房冠军《你的名字》看日本人的业余无线电情结

由新海诚导演的一部日本动画电影《你的名字》不知道你们有没有看过?看过的小伙伴有没有注意其中出现的几款老式业余电台呢?比如Yaesu TSO 900、TR-5000 、FC-757 AT等。电影的观看地址在篇末。

图片来源:www.hamlife.jp

从票房冠军《你的名字》看日本人的业余无线电情结

影片讲述的是乡下女高中生宫水三叶和东京男高中生立花泷身体互换的故事。当然,光看标题可能想不到这部电影是部“灾难片”。后半段主要讲的是千年后再度回归的彗星造访地球的一个月前男女主人公如何拯救小镇的故事。

如果只是这么简单那就大错特错,男女主人公所在不同的时间线又给“拯救”增加了一层难度,但恰恰也是这层时间线的难度更能带给观众突破困难的畅快感和感动。

动画电影“你的名字”于2016年8月在东邦发行。日本国内票房收入突破250亿日元,创下日本电影史上的第二位票房。其中值得业余无线电爱好者注的是在影片中有很多老式业余电台出现的场景。

从票房冠军《你的名字》看日本人的业余无线电情结

从票房冠军《你的名字》看日本人的业余无线电情结

图中为一个高中俱乐部室(原本是一个业余无线电室的房间),负责协商联络以防止危机出现,许多老式业余无线电台在画面出现。 重点关注架子和桌子上(确认插图:横山幸一)

Hamlife.jp确认了安装在机架上的业余无线电设备,可以确认的是Yaesu电台:TSO 900,TR-5000 + VFO-10,FLDX 400 + FV-401,YO-100,FC-757 AT。 我无法完全识别其他型号名称,所以请大家记录并挑战一下,看看谁认得这些老式电台。

从票房冠军《你的名字》看日本人的业余无线电情结

电影导演并没有获得业余无线电执照,未获得无线电工程师的相关资格,但是为了这部电影,前期做了大量的业余无线电相关工作,将动画内容中的业余无线电部分栩栩如生的呈现了出来。

从票房冠军《你的名字》看日本人的业余无线电情结

DX:XV9FUD 越南

DX:XV9FUD  越南

XV9FUD:SP2FUD和SP2GCJ将于2019年2月4-18日期间在Vietnam上线操作。他们将操作在HF波段。

Vietnam(越南)是位于东南亚中南半岛东端的社会主义国家,北邻中国,西接柬埔寨和老挝,拥有超过9,500万人口,位居世界第15名。越南的首都是河内,最大城市是胡志明市。越南实行一党制,执政党越南共产党是目前越南境内唯一的合法政党。越南为东南亚国家联盟、世界贸易组织、亚洲太平洋经济合作组织及法语圈国际组织成员,是未来11国之一。

2014年,越南总人口达到9000万,男性占50.2%,女性占49.8%。城市人口占33%,农村人口占67%。越南有54个民族,京族占总人口87%,少数民族占13%。

1986年开始施行革新开放。1996年越共八大提出要大力推进国家工业化、现代化。2001年越共九大确定建立社会主义市场经济体制。

DX:XV9FUD  越南

DX:XV9FUD  越南

DX:VP5P 特克斯和凯科斯群岛

DX:VP5P  特克斯和凯科斯群岛

VP5P:Ross,W2TT和John,AF3K将于2019年3月27日- 4月1日期间在Turks and Caicos Islands上线操作。他们将操作在HF波段,也将参加CQWW,WPX,SSB竞赛。

Turks and Caicos Islands(特克斯和凯科斯群岛)位于中美洲巴哈马群岛东南的英国属地,属西印度群岛内卢卡亚群岛的一部分。由特克斯群岛[6]和凯科斯群岛30多个岛屿组成,其中8个岛屿常年有人定居,面积430平方千米,欧洲联盟资料为417平方千米(161平方英里)。

群岛以旅游业和离岸金融业为主要收入来源。游客主要来自加拿大,加拿大因此对其有重大影响力,基于现时和潜在经济好处,近年甚至有呼声要求群岛加入加拿大,成为其第十一省。

群岛分为两部分:于东面、人口较多但面积较小的特克斯群岛,和于西面、人口较少但面积较大的凯科斯群岛。两个群岛共有三百余岛。

DX:VP5P  特克斯和凯科斯群岛

DX:VP5P  特克斯和凯科斯群岛

封面:业余无线电爱好者驶向新的世界纪录

封面:业余无线电爱好者驶向新的世界纪录

封面:业余无线电爱好者驶向新的世界纪录

封面物语:WIA在Amatuer Radio Newsline报道了76岁的Jeanne Socrates VE0JS的故事,她希望在有生之年创造一个记录。

退休的数学教师Jeanne Socrates,VE0JS独自驾驶她的S/V Nereida号帆船,这是她第三次尝试创造世界纪录。Jeanne已经是世界上最年长,且独自一人不间断不借助任何帮助环球旅行的女性,也是第一位会做这件事的北美女性。

现年76岁且经验丰富的水手只想成为完成这一壮举最年长的人。

她曾在朋友Jim Millner,WB2REM的帮助下,与笔者在20米波段上进行过短暂通联。

Jeanne:“事实上,我对自己的进步已经非常满意了。”

在QSO的时候,她在太平洋杜西岛西北/偏北80英里处,正以良好的速度开始她8个月的航行。本周,她在绕过合恩角后会驶向福克兰群岛。

阳光明媚时,Jeanne就可以获得更多的太阳能。船上也有一台小型发电机,但是对于像Nereida这样的帆船来说,真正的动力其实来自于风。

她的日子过得很充实,她在博客中写道,她会做饭,会下载关键的天气信息,并保持船处于正常运行状态。当然,还有一个电台,在HF上为125W。

JEANNE说:“我花了很多时间,事实上,拥有电台对我来说真的很棒。当我再往北航行的时候,通常早上要联络的人,现在联络不上了。”

今日物语

对于国际空间站来说,在最坏的情况下,最可能的碰撞速度是每秒10到11公里。

Heiner Klinkrad

Heiner Klinkrad(1953-)是德国航空工程师,研究员。美国航空航天学会的研究员;国际测量学会的会员;1994-1995年非引力模型工作组成员;空间研究委员会成员;国际宇航科学院空间天气委员会成员(1999-2003)。

封面:业余无线电爱好者驶向新的世界纪录

封面:业余无线电爱好者驶向新的世界纪录

业余界:人工智能,让业余无线电再次变得炫酷无比

业余界:人工智能,让业余无线电再次变得炫酷无比

今天,我们来用人工智能算法识别语音通信中的呼号。

系统设置

  • 一台普通的手持对讲机
  • 一根自制的接收天线
  • 一台SDR,将无线电信号解调成语音音频
  • Google的云语音到文本服务,实现语音识别
  • Smith-Waterman算法实现序列比对,在数据库中找出可能性最高的呼号
  • 通过http服务器输出文本。

系统框图如下:

业余界:人工智能,让业余无线电再次变得炫酷无比

这是演示。它成功地监测通联的内容,并从数据库中找到过程中出现的呼号。

To view this video please enable JavaScript, and consider upgrading to a web browser that
supports HTML5 video

硬件(天线、USB型SDR、调频对讲机):

我把0.5米(约四分之一波长)长的铜导线连接到连接器上,形成天线。零件都是从淘宝淘的。

我使用手持调频对讲机发射。NooElec SDR用来接收来自天线的信号并发送到我的笔记本电脑。

完整的硬件设置如下所示。

业余界:人工智能,让业余无线电再次变得炫酷无比

软件定义无线电/数字信号处理:

软件无线电(SDR)是一种实现无线通信的新概念和体制,那些原先使用硬件实现的组件(例如混频器、滤波器、放大器、调制器/解调器、检波器等),可以通过软件手段在个人计算机上或嵌入式系统上实现。

我用SDRSharp做所有的信号处理和转换。下面显示了一个正在工作的SDRSharp的屏幕截图

业余界:人工智能,让业余无线电再次变得炫酷无比

语音识别:

我使用谷歌的云语音到文本服务API进行语音识别。

以下是片段。

业余界:人工智能,让业余无线电再次变得炫酷无比

但正如演示中所示,谷歌的云语音到文本服似乎有点困难,并产生了一些错误。这可能是由于背景噪音造成的。改进的方法是用从真正的业余无线电联络中收集的训练集来训练网络。

Smith-Waterman算法:

语音识别系统很可能会出现一些错误。我通过呼号数据库来改善这个问题。数据库可以使用各种来源的数据创建。例如,对于飞机无线电通信,dump1090是一个很好的程序,它可以通过解码1090MHz上发送的消息来获取飞机的信息。或者,我们可以简单地使用经常使用本地中继器那些人的日志来存储人们的呼号。

一旦我们有了一个呼号数据库,我们就可以使用Smith-Waterman对齐算法来找到最佳匹配。

以下是片段。

业余界:人工智能,让业余无线电再次变得炫酷无比

业余界:人工智能,让业余无线电再次变得炫酷无比

AJAX

对于实时更新,我使用AJAX。AJAX让你从包含呼号/演讲/时间戳的文件中自动获取信息。

通过在终端中键入以下命令,我在本地使用了一个简单的httpserver。

业余界:人工智能,让业余无线电再次变得炫酷无比

网页片段如下所示。

业余界:人工智能,让业余无线电再次变得炫酷无比

业余界:人工智能,让业余无线电再次变得炫酷无比

网页截图如下所示。

业余界:人工智能,让业余无线电再次变得炫酷无比

结束语

有很多有趣的事情可以用业余无线电来做,特别是当它与更新的技术相结合的时候(如人工智能)。所以,我决定做这个项目,并与大家分享。我希望你能从中找到乐趣。
